楔式闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置. 楔式闸阀主要特点 1、密封面采用不锈钢和硬质合金，使用寿命长
2、结构紧凑、设计合理、阀门刚性好、通道流畅，流量系数小
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式.

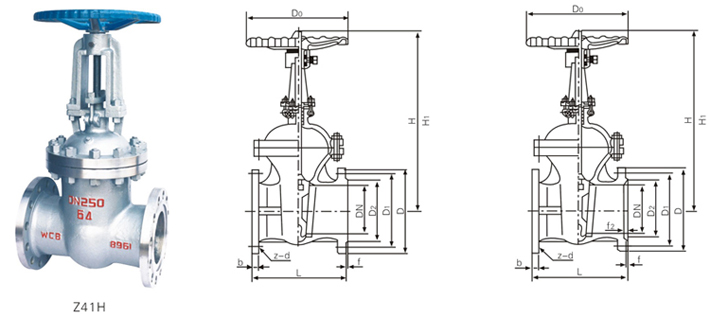

楔式闸阀结构图
 Z40H/Y楔式闸阀适用介质和适用温度 | 壳体材料 | 适用介质 | 适用温度（℃） | | 碳素钢（C型） | 水、蒸汽、油品 | ≤425 | | 铬镍钛钢（P型） | 硝酸类 | ≤200 | | 铬镍钼钛钢（R型） | 醋酸类 | ≤200 | | 铬钼钢（I型） | 水、蒸汽、油品 | ≤550 |
Z40H/Y楔式闸阀性能规范 | 公称压力PN（MPa） | 试验压力（MPa） | | 壳体 | 密封（液） | 密封（气） | 上密封 | | 1.6 | 2.4 | 1.8 | 0.6 | 1.8 | | 2.5 | 3.8 | 2.8 | 0.6 | 2.8 | | 4.0 | 6.0 | 4.4 | 0.6 | 4.4 | | 6.4 | 9.6 | 7.0 | 0.6 | 7.0 | | 10.0 | 15.0 | 11.0 | 0.6 | 11.0 | | 16.0 | 24.0 | 18.0 | 0.6 | 18.0 |
Z40H/Y楔式闸阀主要零件材料 | 阀体、阀盖 | 阀板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 | | 碳素钢 | 优质碳钢＋硬质合金或不锈钢 | 铬不锈钢 | 铝青铜 | 石墨石棉盘根 | 可锻铸铁 | | 铬镍钛钢 | 不锈钢、不锈钢＋硬质合金 | 铬镍钛不锈钢 | 铝青铜 | 浸聚四氟乙烯 | 可锻铸铁 | | 铬镍钼钛钢 | 不锈钢、不锈钢＋硬质合金 | 铬镍钼钛不锈钢 | 铝青铜 | 浸聚四氟乙烯 | 可锻铸铁 | | 铬钼钢 | 合金钢＋硬质合金 | 铬钼铝钢 | 铝青铜 | 柔性石棉＋33.4 | 可锻铸铁 |

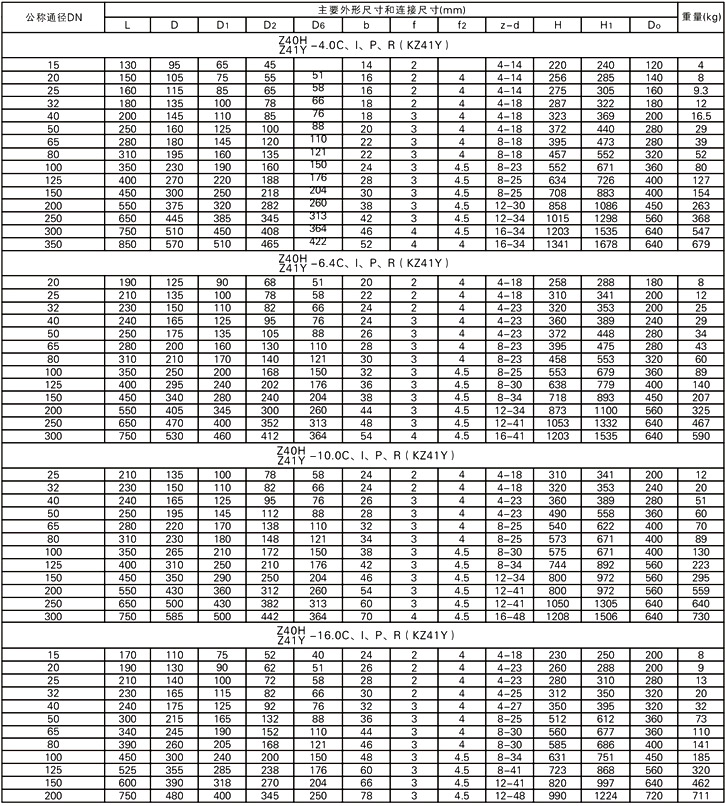

Z40H/Y楔式闸阀主要尺寸及重量
|
