美标闸阀

美标闸阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 闸阀在管路中主要用来做切断、广泛采用的一种新型阀门。

美标闸阀特点及优点

●阀门承压件采用精密铸造工艺浇铸，表面质量手轮采用可锻铸铁铸造，造型配合手柄，适当增加摩擦力，方便开启。并示有明显的“开”、“关”标志。

●阀杆螺母采用高镍球铁，“T”形螺纹与阀杆配合传递力矩。

●阀盖上设有油杯，可定期补充固体润滑油，保持轻松启闭。

●填料压盖和压套分体设计，保证阀杆的同心度。合理的填料函设计，确保阀门没有外漏，符合环保要求。

●阀盖设有上密封圈，符合美国石油协会API标准。

●阀门的中法兰连接螺栓采用双头螺栓，方便维修、拆卸。

●阀杆头部整体锻造，与阀瓣通过“T”型槽连接，保证强度。

●DN250以下的铸件为精密铸造，每批铸件都有炉号标识，便于跟踪。

美标闸阀设计与制造标准：

●设计与制造：API600　API6D　GB12234
●法兰尺寸：ANSIB 16.5　JB/T79　GB9113
●压力温度：ANSSIB 16.34
●结构长度：ANSIB16.10　GB12221
●对焊连接尺寸：ANSIB 16.25
●检验与试验：API598　JB/T9092

美标闸阀可更换阀座一定的磨损余量

　　闸阀的阀座与阀体连接是采用螺纹式连接，方便维修、更换。阀座的静密封面经过精密研磨并用专用工具旋入阀体，实现可靠的密封。
　　闸板密封面比阀座密封面宽出一定的余量，并保证阀门在未使用前闸板密封面底线与阀座密封面底线在同一高度，使阀门在使用一定时间后即使磨损也不会减少必须保证的密封面宽度。

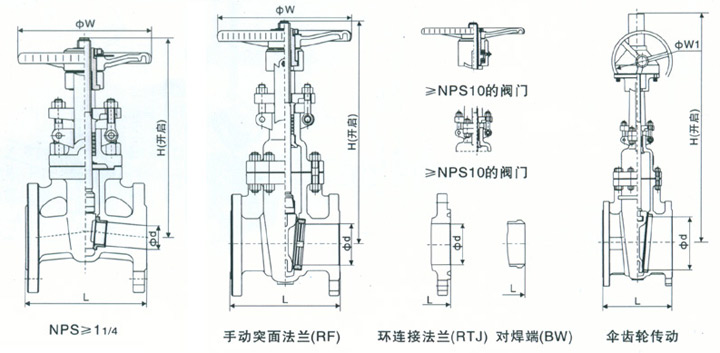

美标闸阀结构图、主要尺寸及重量[CLASS150LB]

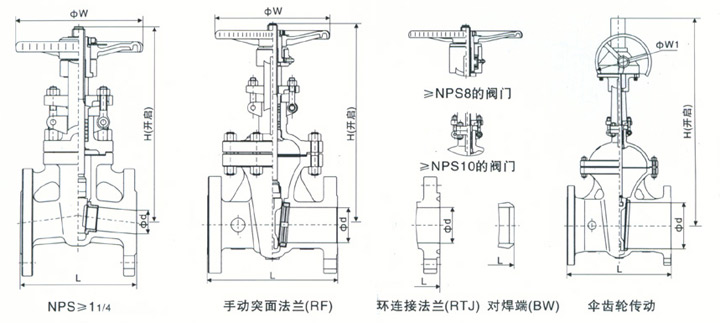

美标闸阀结构图、主要尺寸及重量[CLASS300LB]

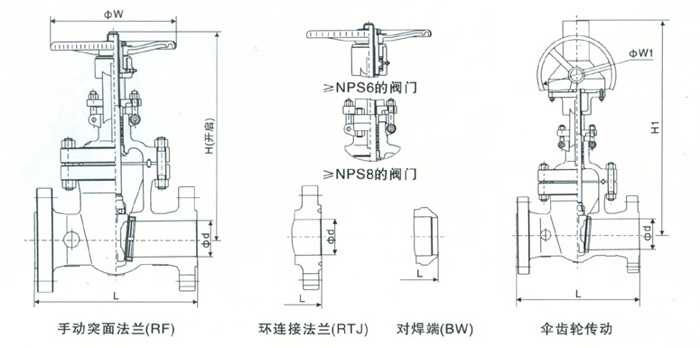

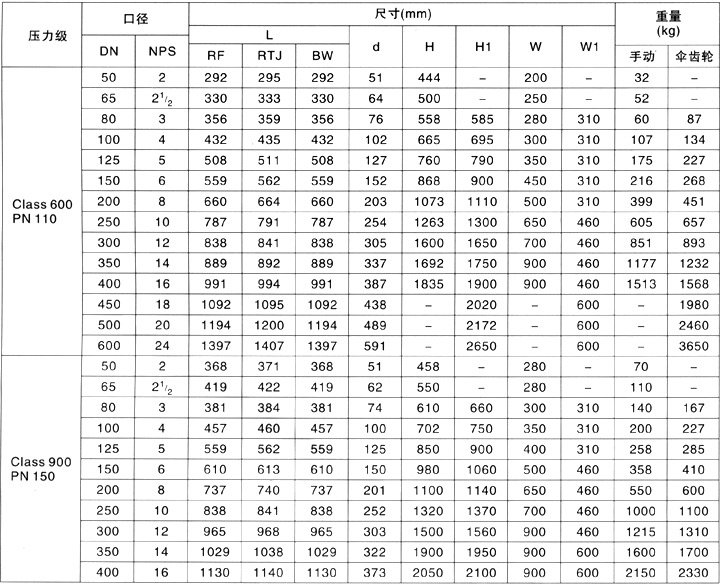

美标闸阀结构图、主要尺寸及重量[CLASS600-900LB]

美标闸阀结构图、主要尺寸及重量[CLASS1500-2500LB]
